高压开关柜是电力系统中非常重要的电气设备。那么，高压开关柜有哪些种类？常见的故障又有哪些呢?下面我们一起来看看。

　　一、高压开关柜的种类

　　(一)户外式及户内式

　　从高压开关柜的安置来分，可分为户外式和户内式两种,10KV及以下多采用户内式。根据一次线路方案的不同,可分为进出线开关柜、联络油开关柜、母线分段柜等。10KV进出线开关柜内多安装少油断路器或真空断路器,断路器所配的操动机构多为弹簧操动机构或电磁操动机构,也有配手动操动机构或永磁操动机构的。不同的开关柜在结构上有较大差别,这将影响到传感器的选择和安装。

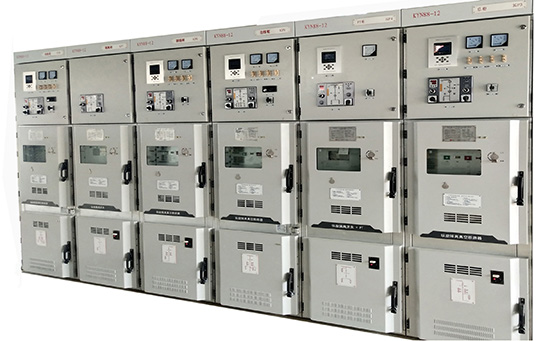

　　(二)固定式及移开式

　　从高压开关柜的使用来分，可分为固定式和移开式。以前，发电厂的厂用电系统习惯采用移开式开关柜，而供电系统用固定柜较多。随着科学技术的进步和新产品的不断开发成功，很多习惯用法也在发生变化。例如金属铠装移开式开关柜就是在固定式开关柜的基础上发展起来的。金属铠装移开式开关柜为全封闭结构，各功能小室相互隔开，正常操作性能和防误操作功能百加完善和合理，检修方便，其运行的安全可靠性大为提高。

　　二、高压开关柜常见故障分析

　　分析其原因高压开关柜故障原因，多发生在绝缘、导电和机械方面。

　　(一)拒动、误动故障

　　这种故障是高压开关柜最主要的故障，其原因可分为两类。一类是因操动机构及传动系统的机械故障造成，具体表现为机构卡涩，部件变形、位移或损坏，分合闸铁芯松动、卡涩，轴销松断，脱扣失灵等。另一类是因电气控制和辅助回路造成，表现为二次接线接触不良，端子松动，接线错误，分合闸线圈因机构卡涩或转换开关不良而烧损，辅助开关切换不灵，以及操作电源、合闸接触器、微动开关等故障。

　　(二)开断与关合故障

　　这类故障是由断路器本体造成的，对少油断路器而言，主要表现为喷油短路、灭弧室烧损、开断能力不足、关合时爆炸等。对于真空断路器而言，表现为灭弧室及波纹管漏气、真空度降低、切电容器组重燃、陶瓷管破裂等。

　　(三)绝缘故障

　　绝缘水平是要正确处理作用在绝缘上的各种电压(包括运行电压和各种过电压)、各种限压措施、绝缘强度这三者之间的关系。力求使产品做到既安全又经济，得到最佳的经济效益。在绝缘方面的故障主要表现为外绝缘对地闪络击穿，内绝缘对地闪络击穿，相间绝缘闪络击穿，雷电过电压闪络击穿，瓷瓶套管、电容套管闪络、污闪、击穿、爆炸，提升杆闪络，CT闪络、击穿、爆炸，瓷瓶断裂等。

　　(四)载流故障

　　72～12KV电压等级发生的载流故障主要原因是开关柜隔离插头接触不良导致触头烧融。

　　(五)外力及其他故障

　　包括异物撞击，自然灾害，小动物短路等不可知的其他外力及意外故障的发生。

        以上就是高压开关柜的种类及常见故障分析的相关内容，大家可以参考一下，后期我们还会持续给大家更新更多相关的资讯，大家可以随时关注我们，或者有问题可以随时来电咨询我们，联系电话：029-81505177
