GW8系列中性点隔离开关

  • 发表时间:2023-03-07 22:29:47
  • 来源:未知
  • 人气:60


  GW8系列中性点隔离开关可按用户要求选配手动或电动操作机构

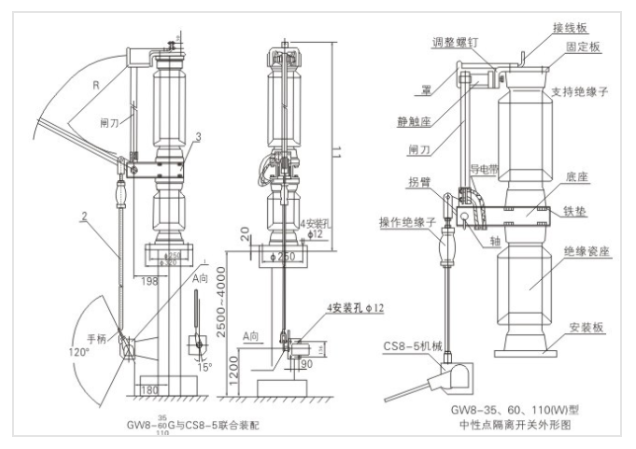

  产品主要结构

  3.1GW8中性点隔离开关由底座、支柱绝缘子、导电排、触头、接线板等组成。

  3.2在支柱绝缘子上部有触头及接线扳,下部有拐臂及连杆。操作机构通过输出拐臂、连杆,轴承拐臂等驱动隔离刀闸作分、合闸运动。

  3.3隔离开关的触头由3对触指、触指弹簧和触指座三部分组成。

  4、安装

  4.1将隔离开关本体用手推到合闸位置将后,再将电动(或手动)操作机构安装到位,并将操作机构也手动到合闸位置,根据实际需要的长度连接好操作连杆,使机构处于分合闸位置时能保证闸刀可靠分合,最后将接头处各紧固件紧固。

  4.2测量隔离开关主回路电阻应在下表所示范围:

  隔离开关型号主回路电阻

  GW8-72.5≤200μΩ

  GW8-126≤250μΩ

  5、使用及维护

  本隔离开关在线路无负载时方可进行操作。开关应定期检修(约1~2年),如遇严重故障,应在故障后立即进行检修。

  5.1清除导电部分及支柱绝缘子表面污垢,接线端子与母线连接平面及触头接触面清理干净,涂上工业凡士林。

  5.2检查所有紧固件,如锥销、螺栓是否松动。

  5.3检查操作机构是否正常。

  6、包装运输与储存

  6.1产品的包装箱应作出标记,不允许翻倒。

  6.2产品到货后,请及时进行验收,如发现问题,应及时与我公司取得联系,以便分析处理。

  6.3产品启封后,如不立即安装或要长期存放时,须存放在干燥有遮蔽的场所。
